GIGABYTE Z890M FORCE DUO X WIFI7 主机板

GIGABYTE 全新推出 Z890M FORCE DUO X WIFI7 Micro-ATX 主机板，採用 12 + 1 + 2 + 1 相 60A DrMOS 供电设计、2 DIMM 记忆体配置，支援最新 PCIe 5.0 传输介面、最高 DDR5-9733+ OC、5 组 M.2 NVMe SSD 配置、1 组 USB4 接口、5G LAN 网络模组及 Wi-Fi 7 无线网络模组，整体而言绝对是目前其中一块扩充性最出色的 Micro-ATX 主机板，更支援全新独家 D5 Duo X 技术、兼容单条 128GB 的 CQDIMM 记忆体。

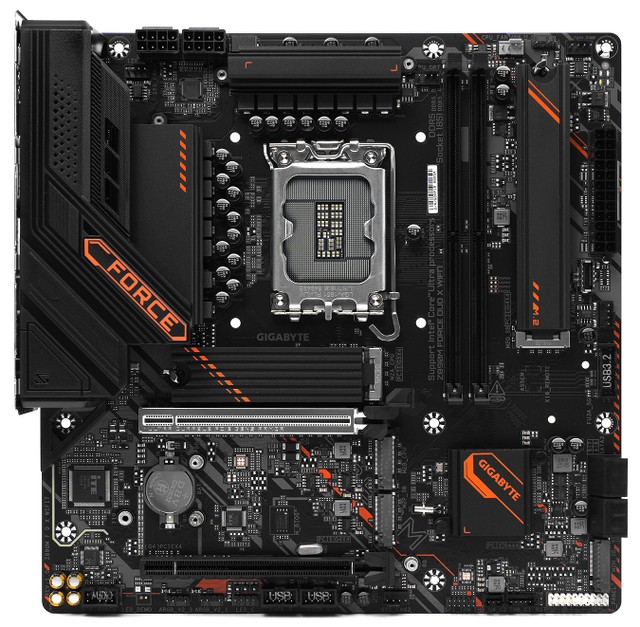

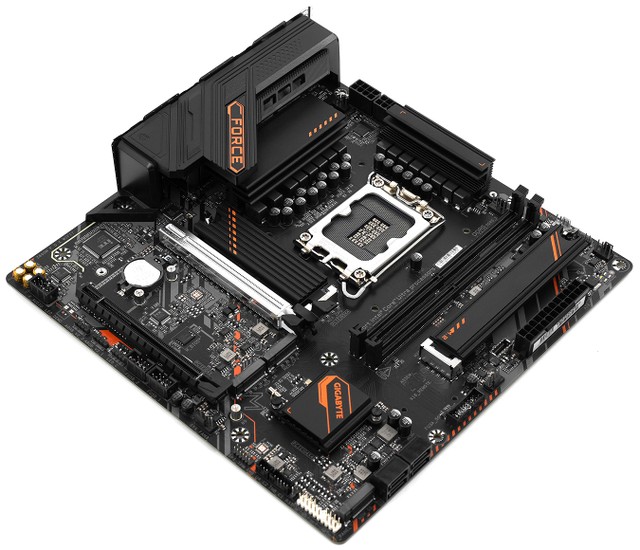

GIGABYTE Z890M FORCE DUO X WIFI7 主机板为 Micro-ATX Form Factor 规格，尺寸为 24.4cm x 24.4cm，具备 6 层 2X Copper PCB 设计，採用黑色 PCB 搭配黑色金属散热器，散热器表面加入机甲风坑纹造型，同时散热器及 PCB 上亦以橙色印上军工风斜线条，另外亦印上「FORCE」字样表明身份。

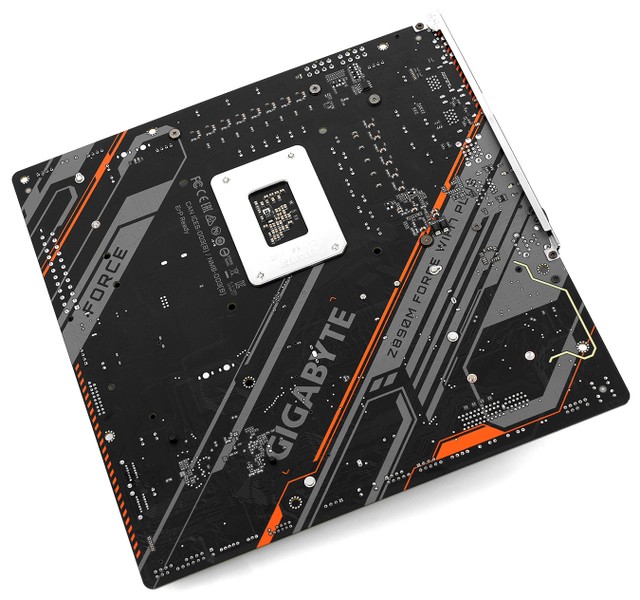

背面 PCB 用上黑色涂层，并与正面一样加入机甲风斜线条，另外亦具备主机板型号、GIGABYTE 及 FORCE 等字样。

支援 Core Ultra 200S Plus 处理器、全新 LGA 1851 Socket

Intel Z890 主机板採用全新 LGA 1851 处理器介面，支援 Intel Core Ultra 200S / 200S Plus 系列桌上处理器，外观与上代 LGA 1700 一样为长方形，尺寸为 37.5mm x 45.0mm，防呆的凹槽位部分由 LGA 1700的左方上下位置，LGA 1851 改为右方上下位置，Socket 装载板的打开方式使用类似 LGA 1366 的结构，插座杆与装载板的方向相反。

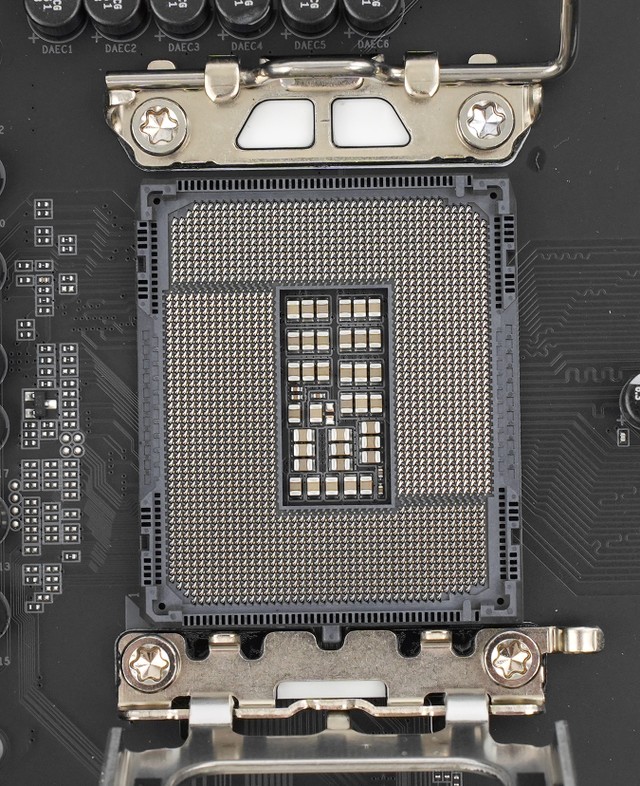

▲ LGA 1851 Socket

LGA 1851 插座和 LGA 1700 插座拥有相同的物理规格，能够共用同一个散热器扣具，不过 LGA 1851 增加至 1851 个引脚，而且引脚定义不相同，因此不支援旧代 CPU 使用。

Intel Core Ultra 200S Plus 处理器规格

Intel Core Ultra 200S Plus 系列 Arrow Lake Refresh 处理器定位属 Arrow Lake 的半代更新，同样採用台积电 3nm 制程，并搭配使用 Intel Foveros 3D 封装技术制作生产；同样採用大小核混合架构、没有 Hyper-Threading 功能、具备 13 TOPS 算力的 AI NPU 单元，最大特色是晶片互连 D2D 的预设时脉亦增加了 900MHz，大幅降低处理器与记忆体控制器之间的延迟，令游戏性能有所提升。Core Ultra 200S Plus 支援原生 DDR5-7200 记忆体速度，亦同样支援 UDIMM DDR5 和最新 CUDIMM DDR5 记忆体模组，支援 PCIe 5.0 传输技术，CPU 提供 20 条 PCIe 5.0 及 4 条 PCIe 4.0 线路。

Intel Core Ultra 200S 处理器规格

Intel Core Ultra 200S 系列 Arrow Lake 处理器为二代 Core Ultra 桌上处理器，全面採用台积电 3nm 制程，并搭配使用 Intel Foveros 3D 封装技术制作生产。相比上代 14 代 Intel Core 系列 Raptor Lake-S Refresh 处理器，今代同样使用大小核混合架构，P-Core 减删了 Hyper-Threading 功能，P-Core 频率调整至最高 5.7GHz，E-Core 频率提升至最高 4.6GHz。最大特色是首次加入 AI NPU 单元，提供 13 TOPS 算力。Core Ultra 200S 全系列支援 UDIMM DDR5 和最新 CUDIMM DDR5 记忆体模组，支援原生 DDR5-6400 记忆体速度，支援 PCIe 5.0 传输技术，CPU 提供 20 条 PCIe 5.0 及 4 条 PCIe 4.0 线路。

全新 Intel Z890 系统晶片

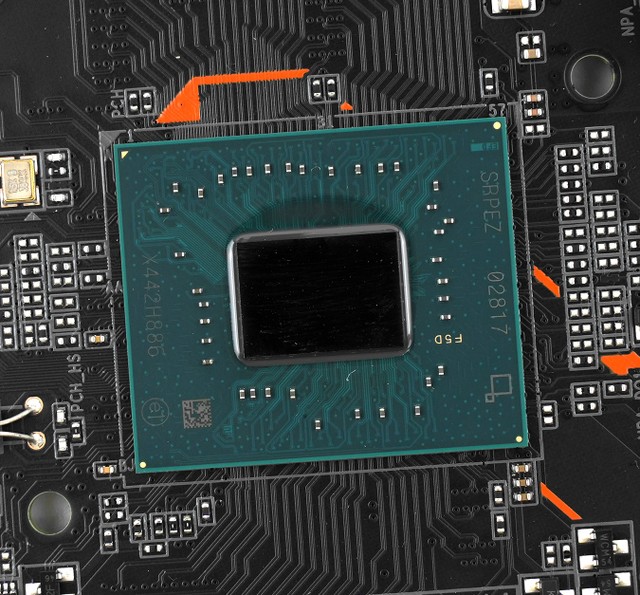

▲ Intel Z890 系统晶片

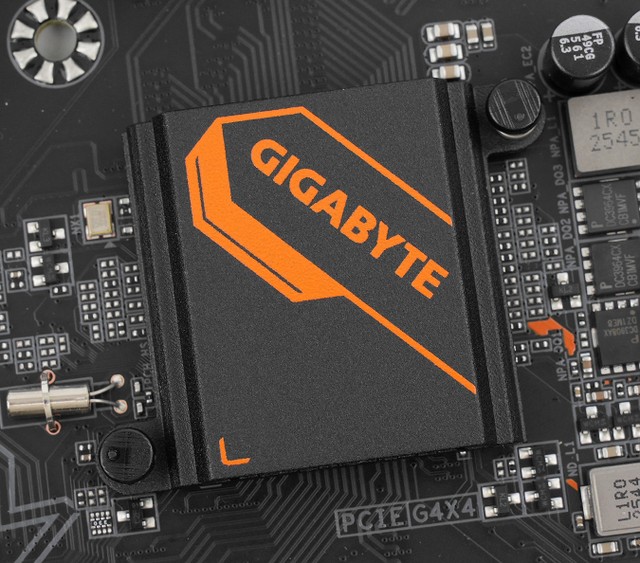

▲ PCH 散热器

全新 Intel Z890 晶片组对比上代 Z790 晶片组，规格上只有轻微提升调整，支援 CPU 和记忆体超频，採用 DMI 4.0 x8 通道，全面捨弃 PCIe 3.0 Lanes，晶片组 PCIe 4.0 Lanes 由 20 个提升到 24 个，晶片组 HSIO Lanes 数目由 38 个下降至 34 个，CPU 原生支援 2 支援 2 个 TB4 / USB4 介面，而 USB 3.2 和 USB 2.0 介面数目不变。

Intel Z890 系列晶片组规格

支援全新 CQ-DIMM、最高 DDR5-9733+ OC 速度

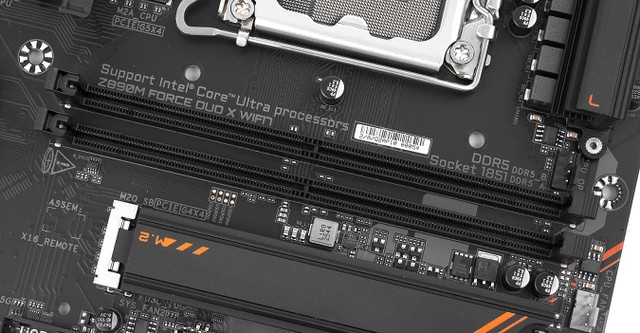

▲ 支援 2 组 DDR5 DIMM 扩充槽

记忆体插槽方面，GIGABYTE Z890M FORCE DUO X WIFI7 主机板支援全新 D5 Duo X 技术，支援全新 CQ-DIMM (4R CUDIMM)，设有 2 组 DDR5 DIMM 扩充槽，每组 DIMM 扩充槽最大支援 128GB 容量，最大容量为 256GB，支援 Dual Channel 双通道模式，并採用 1 Slot Per Channel 插槽设计、SMT 表面黏着技术插槽、最佳化记忆体线路设计。记忆体速度方面，主机板官方规格表示支援最高 DDR5-9733+ OC 速度 (1DPC 1R)，以及支援 6400 ~ 4800 JEDEC 速度。

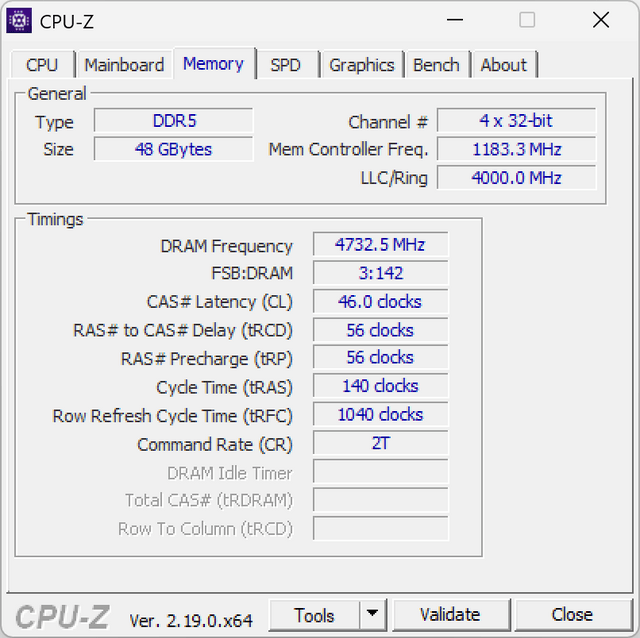

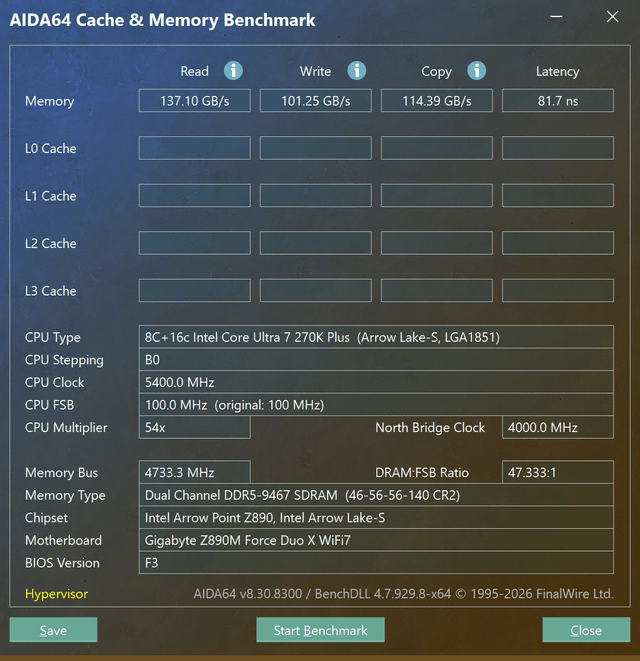

记忆体超频测试採用 Intel Core Ultra 7 270K Plus CPU 和 v-color Manta XFinity RGB DDR5-9466 24GB x2 记忆体，在 BIOS 中开启 XMP 9466 设定，成功超频至 DDR5-9467 CL46 Gear 4，并完成 AIDA64 记忆体读写速度测试。

12 + 1 + 2 + 1 相 60A DrMOS 供电

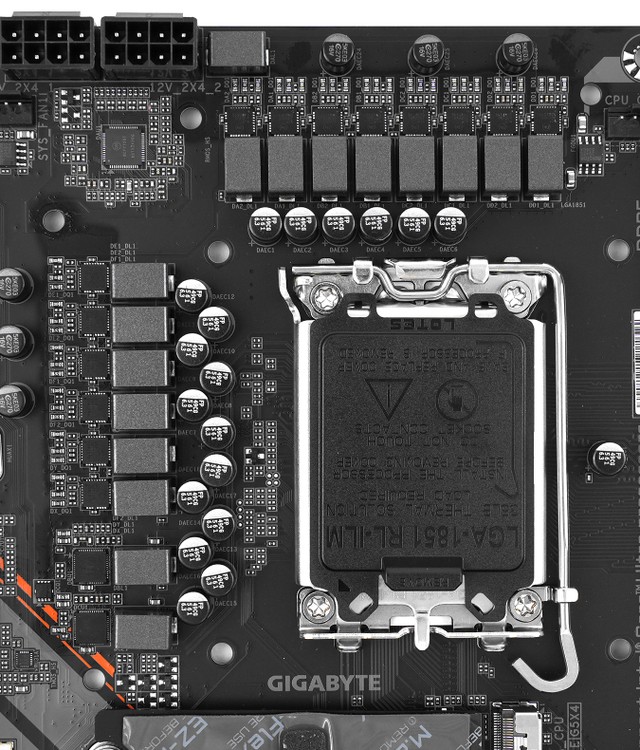

Intel Arrow Lake 供电架构主要分为 vCore 供电、VCCGT 供电、VCCSA 供电、VNNAON 供电。VCCGT 供电为 CPU iGPU 部分，VCCSA 供电为 CPU IMC 部分，VNNAON 供电为主机板 PCIE / DMI / TCSS / 内部低电力装置等部分。VRM 供电模组方面，GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 16 相供电设计，其中 12 个为 CPU vCore 供电、1 个为 VCCGT 供电、2 个为 VCCSA 供电、1 个为 VNNAON 供电，每组供电平均摊分电流负载，加强系统稳定性以应付繁重的运算需求。

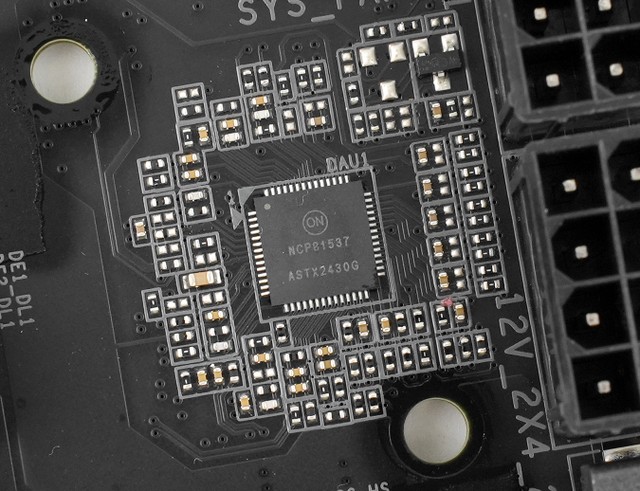

▲ NCP81537 PWM 控制器

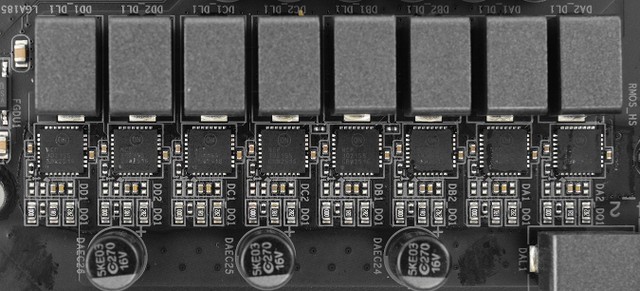

▲ NCP302155R 60A DrMOS 晶片

GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 Onsemi NCP81537 PWM 控制器，vCore 供电以 12 (6x2) 相并联模式配置运作，配搭 12 组 Onsemi NCP302155R 60A DrMOS 晶片，vCore 部分总输出可达 720A 电流负载，多相数供电和饱和总电流负载可承受高阶 CPU 长时间高负载运作，并保持低温度稳定状态。

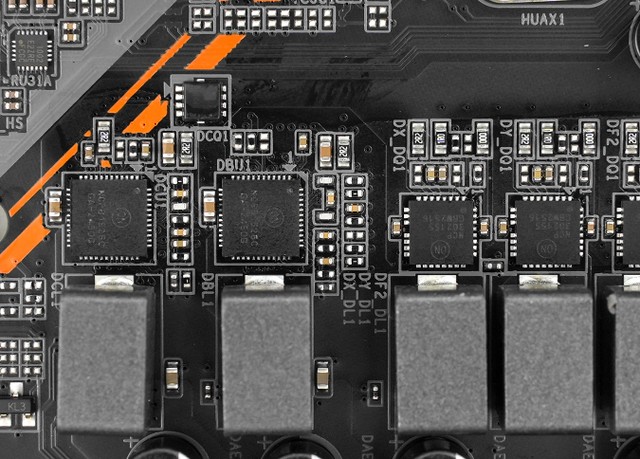

▲ NCP302155R 60A DrMOS 晶片、NCP81526C 40A DrMOS 晶片

主机板採用 2 相 VCCSA 供电，搭配 2 组 Onsemi NCP302155R 60A DrMOS 晶片；採用 1 相 VCCGT 供电、1 相 VNNAON 供电，各自搭配 1 组 Onsemi NCP81526C 40A DrMOS 晶片。

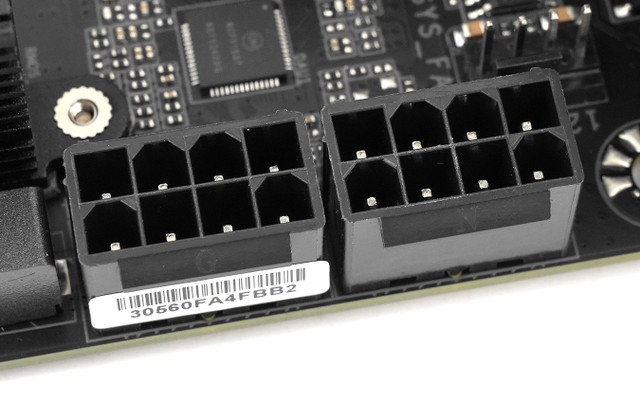

▲ ATX 8+8-pin CPU 供电插槽

GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 2 组 ATX 8-pin CPU 供电插槽，可满足全系列 Core Ultra 200S / 200S Plus CPU 电源功耗需求。

大型铝挤鳍片 VRM 散热器

GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 2 组 VRM 大型铝挤散热器，具备铝挤造型散热鳍片，可让 MOSFET 晶片保特于较低的工作温度，为系统提供稳定的供电输出。

SMT PCIe 5.0 插槽、PCIe UD Slot 插槽

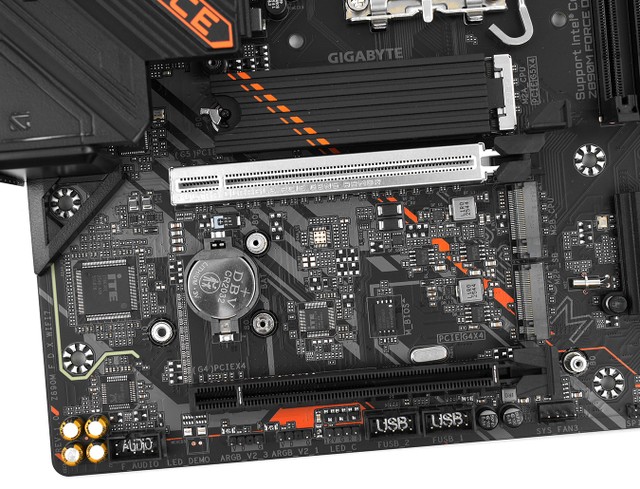

GIGABYTE Z890M FORCE DUO X WIFI7 主机板提供 2 组 PCIe x16 插槽，上方的 PCIEX16 插槽支援最高 PCIe 5.0 x16，由 CPU Lanes 提供；下方的 PCIEX4 插槽则支援最高 PCIe 4.0 x4，由 Z890 晶片组提供。

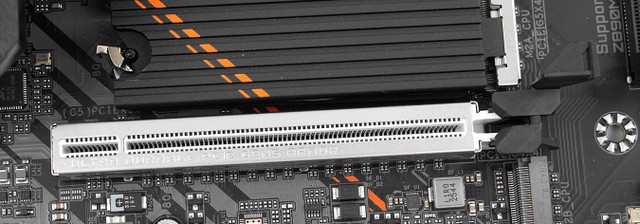

PCIEX16 插槽採用 GIGABYTE 的全新 PCIe UD Slot 设计，採用金属外壳加固设计，可增强插槽的承托力和减少插槽被扯开的机会，亦採用 SMT 表面黏着技术的插槽设计，相比传统 DIP PCIe 插槽，可提供更稳定的讯号传输，并减少讯号衰减的机会，亦加入了加大型卡扣，可让用家更便利地拔除显示卡。

PCIe 插槽配置

5 组 M.2 SSD 介面、4 组 SATA 3 介面

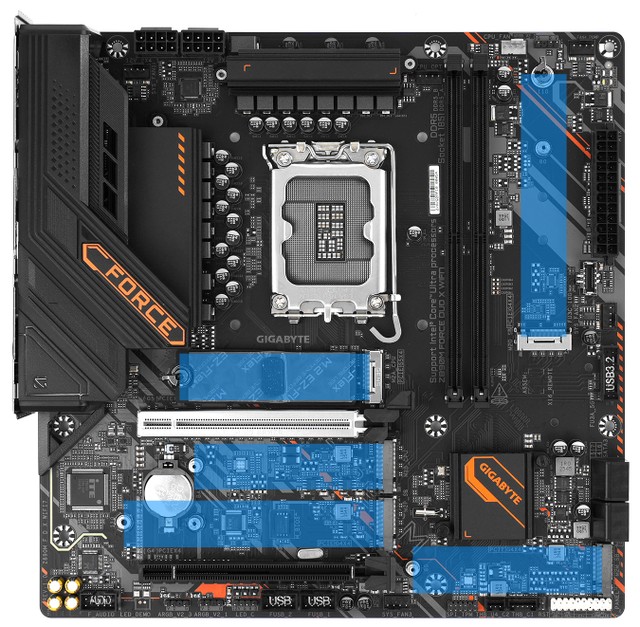

▲ 5 组 M.2 SSD 介面配置

GIGABYTE Z890M FORCE DUO X WIFI7 主机板提供 5 组 M.2 NVMe SSD 介面配置，主机板 PCIEX16 插槽上方设有 M2A_CPU 插槽，支援最高 PCIe 5.0 x4，PCIEX16 插槽下方亦设有 M2B_CPU 插槽，支援最高 PCIe 4.0 x4，皆由 CPU LANES 提供。主机板 PCIEX4 插槽上方设有 M2P_SB 插槽，右方亦设有 M2M_SB 插槽，另外于记忆体插槽右侧设有 M2Q_SB 插槽，皆支援最高 PCIe 4.0 x4，皆由 Z890 PCH 提供。

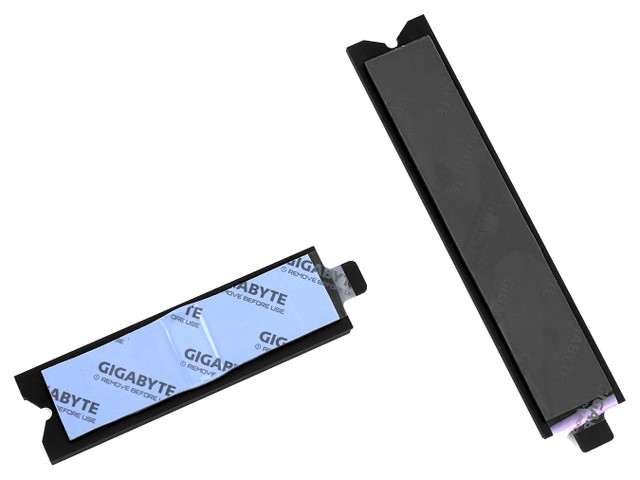

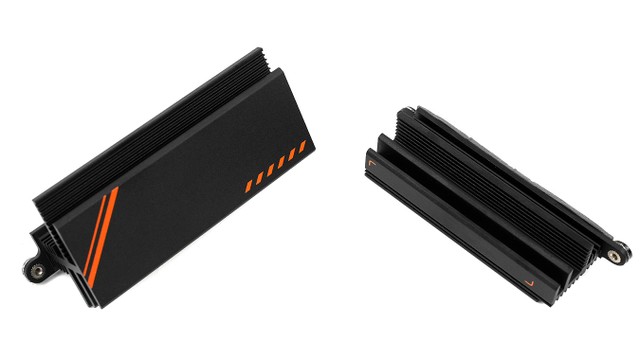

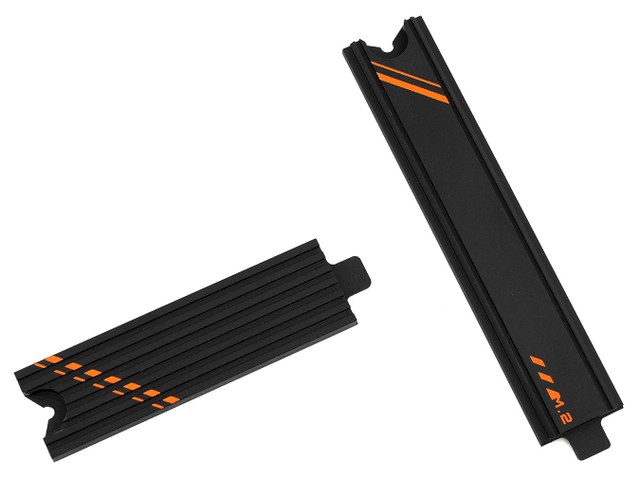

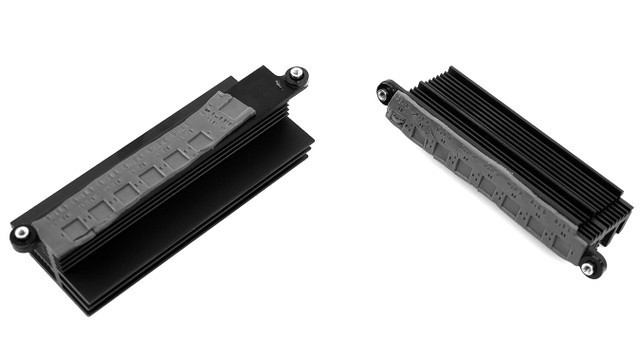

M2A_CPU 及 M2Q_SB 插槽配备金属散热器设计，只有 M2A_CPU 插槽採用双面导热贴， M2Q_SB 插槽则採用单面导热贴，可满足高速 M.2 SSD 日常应用的散热需求；其他插槽则没有提供金属散热片作散热。

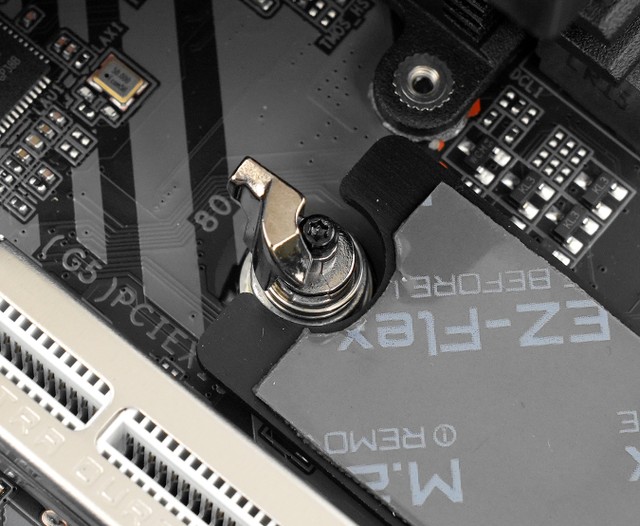

M2A_CPU 及 M2Q_SB 插槽的金属散热器皆用上 EZ-Latch Click 免螺丝安装设计，能够快速安装 M.2 SSD。

  M.2 SSD 插槽配置

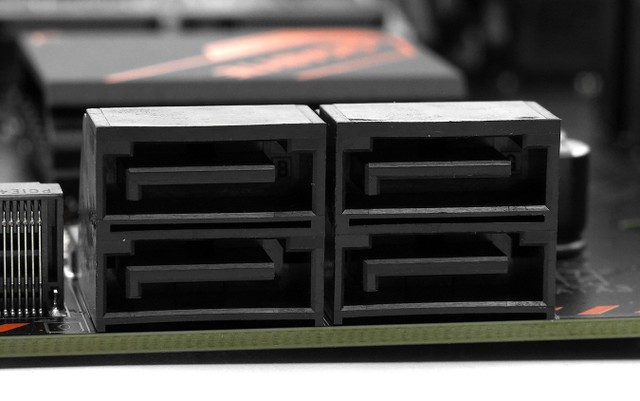

主机板亦提供 4 组 SATA 6Gbps 接口，由 Z890 晶片组提供，并支援 RAID 0、RAID 1、RAID 5、RAID 10 运作模式。

1 组 USB4 接口 + 9 组 USB 接口

GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用了 Pre-Installed I/O Shield 设计，除了令用家安装时更加方便外，对于採用开放式机箱的玩家来说将会更整齐美观，亦强化了防尘效果，非常贴心。

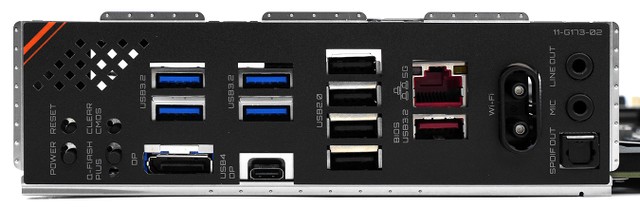

GIGABYTE Z890M FORCE DUO X WIFI7 主机板后置 I/O 面板提供 1 组 DisplayPort 2.1 影像输出接口，支援最高 4096x2304@60Hz 解析度、HDCP 2.3，另外提供 4 组 USB 2.0 Type-A 接口、4 组 USB 3.2 Gen 1 5Gbps Type-A 接口及 1 组 USB 3.2 Gen 2x1 10Gbps Type-A 接口，另外亦提供 1 组 USB4 40Gbps Type-C 接口，总共 10 组后置 USB 接口。

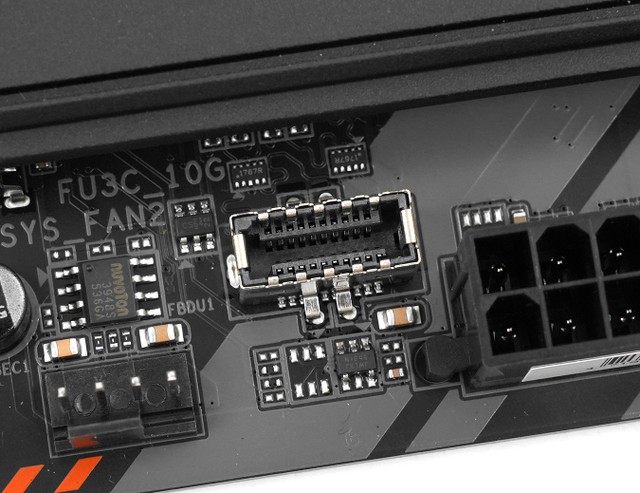

主机板提供 1 组 USB 3.2 Gen 2x1 10Gbps 前置 USB-C Type-E 接口。

Realtek 5G LAN 网络模组

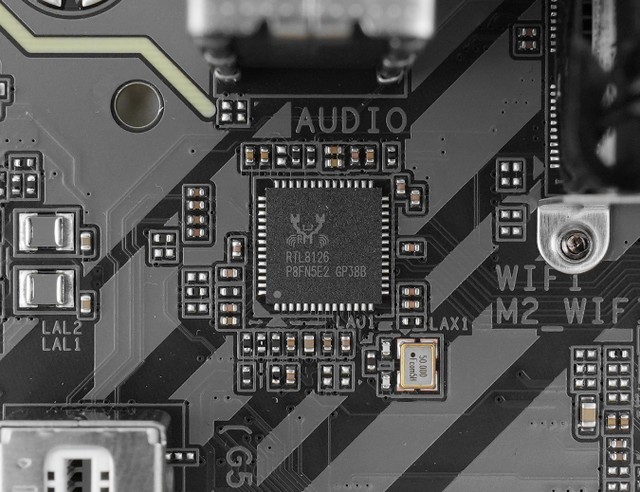

▲ RTL8126 5G 网络晶片

有线网络方面，GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 1 颗 Realtek RTL8126 5G LAN 网络晶片，支援 5Gbps / 2.5Gbps / 1Gbps 网络连接速度，最高 5000Mbps 网络连接可大幅度缩短游戏下载、传输文件的等待时间，带来更爽快的网络连接体验。

Realtek Wi-Fi 7 无线网络模组

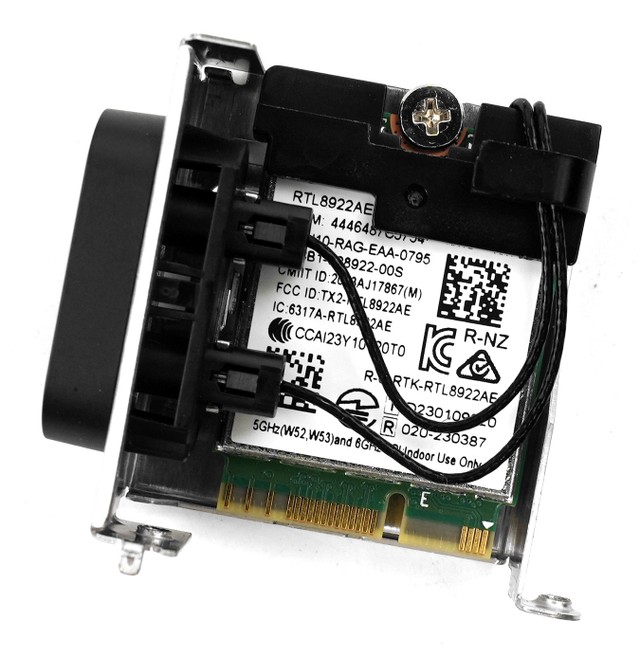

▲ Realtek RTL8922AE Wi-Fi Card

无线网络方面，GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 Realtek RTL8922AE Wi-Fi 7 无线网络模组，支援 802.11be 双频 2x2 Wi-Fi 技术、最高 6GHz 频段、160MHz 频道、4096-QAM，并向下支援 IEEE 802.11 a/b/g/n/ac/ax 无线网络协定，近距离传输速度更高、更低延迟，同时具备 Bluetooth 5.4 支援新一代智能手机、穿戴装置以及智能家居产品等连结。

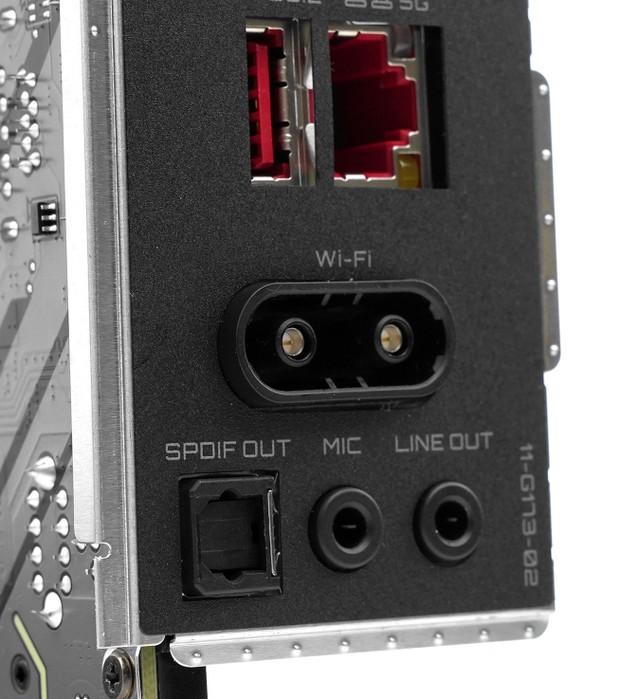

GIGABYTE Z890M FORCE DUO X WIFI7 主机板上加入了全新 WIFI EZ-Plug 快拆天线设计，比起传统带螺纹的天线接口，新设计容许用家更轻松地安装 Wi-Fi 接收天线，为用家带来更方便的使用体验。

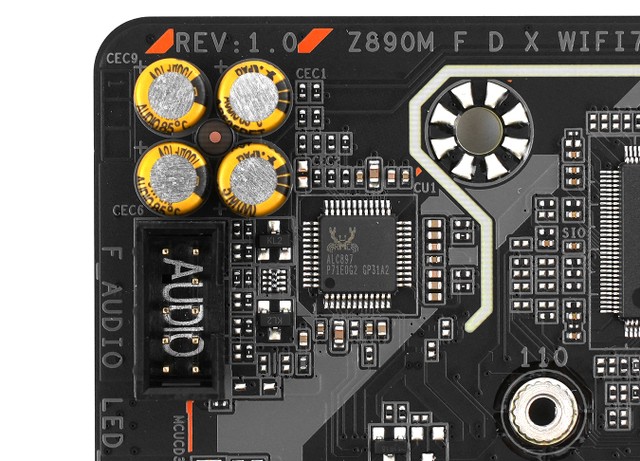

Realtek ALC897 音效晶片

音效方面，GIGABYTE Z890M FORCE DUO X WIFI7 主机板採用 Realtek ALC897 音效晶片，支援最高 7.1 声道环绕音效、S/PDIF 光纤输出、DSD 格式播放、音效格式最高为 32-bit / 192KHz，并提供自动侦测耳机抗阻功能，搭配音效处理电容，提供迫真音响效果。

GIGABYTE Control Center 灯光支援

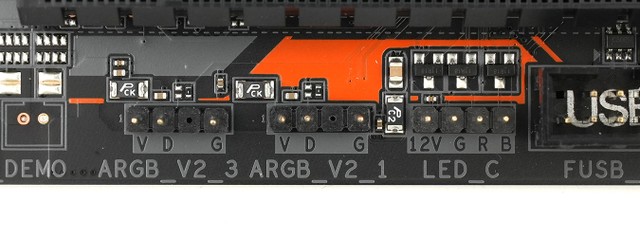

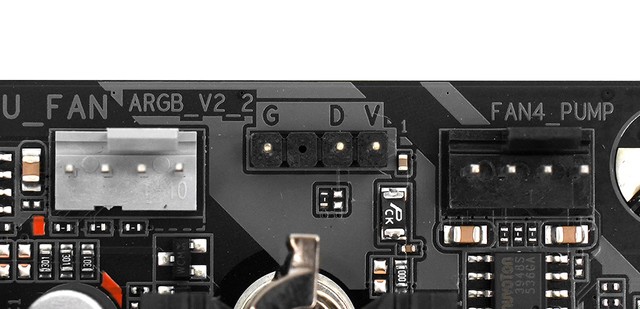

RGB 灯效连接及控制方面，主机板提供 1 组 12V 4-pin RGB 接口，输出为 12V 3A 36W，以及 3 组 5V 3-pin ARGB 接口，轮出为 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 灯光装置，可透过自家 GIGABYTE Control Center (GCC) 软件控制灯效，让用家为系统佈置更丰富的 RGB 灯效。

实体开机按键、Reset 按键、Clear CMOS 按钮、BIOS Flashback 按钮

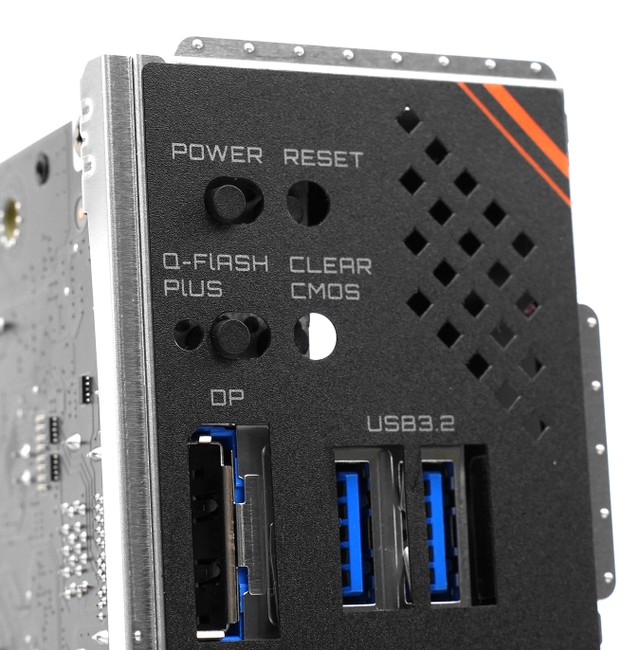

针对部分喜爱使用开放式机箱甚至裸机的超频或发烧友用家，GIGABYTE Z890M FORCE DUO X WIFI7 主机板加入实体 POWER 开机键及 Reset 按键，让用家可以快速开机或重开机；同时设有 Clear CMOS 按钮和 BIOS Flashback 按钮，前者只需要按下 Clear CMOS 按钮便能清除及重设当前 BIOS 的设定，可解决用家因 BIOS POST 检测失败的情况，对于超频用家非常有帮助；后者在没有安装 CPU 的情况，按下 BIOS Flashback 按钮便能进行更新 BIOS 版本的动作，十分实用。

GIGABYTE Z890M FORCE DUO X WIFI7 Micro-ATX 主机板

售价︰HK$1,899

查询︰Synnex HK (2753-1688)

小编评语：

虽然説 GIGABYTE Z890M FORCE DUO X WIFI7 看起来十分像一块超频入门主机板，但笔者认为这块主机板最出色的地方是其扩充性，毕竟只有少数 Micro-ATX 主机板具备支援 5 组 M.2 SSD 的能力，同时 HK$1,899 的定价以一块 Z890 主机板而言，亦算得上比较相宜，加上这块主机板用上了在 Intel 高级晶片组中比较少见的 Micro-ATX Form Factor，若你打算配搭 Intel Core Ultra 200S / 200S Plus 系列处理器组装一台高阶 Micro-ATX 系统，选它基本上不会错。
