SAPPHIRE PURE X870A WiFi 7 主机板

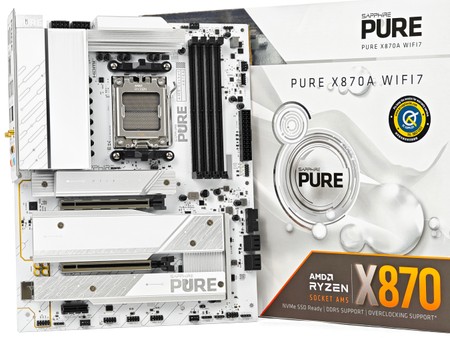

▲ SAPPHIRE PURE X870A WiFi 7  主机板

SAPPHIRE 推出全新 PURE X870A WiFi 7 主机板，定位为高阶 X870 主机板，採用 ATX 主机板规格尺寸，支援 Ryzen 9000 / 8000 / 7000 系列 CPU，具备 16 + 2 + 1 相 55A DrMOS 供电设计，支援最新 PCIe 5.0 传输介面、3 组 M.2 SSD 配置、5G LAN 网络模组、Wi-Fi 7 无线网络模组、1 组 USB4 接口，提供充足的主机板连接扩充功能，可满足中阶玩家电脑和游戏玩家的需求。

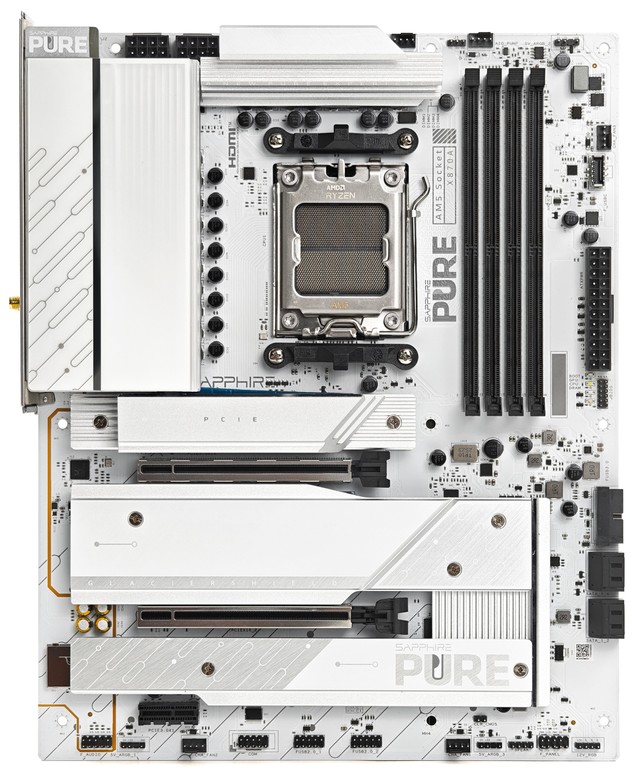

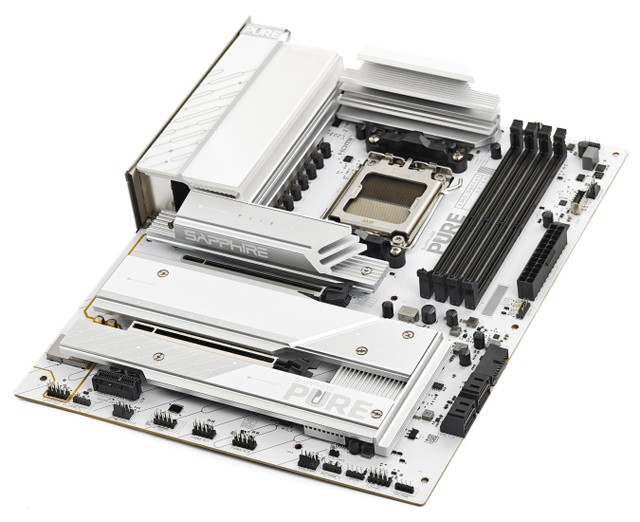

SAPPHIRE PURE X870A WiFi 7 主机板为 ATX Form Factor 规格，尺寸为 30.5cm x 24.5cm，整体设计以白色 PCB 搭配银色金属散热器，并在散热器上加入白色涂层与装饰板，呈现纯净的白银灰配色。PCB 和散热器上印有「SAPPHIRE PURE」字样及几何电路走线图案，营造出独特的白化主题风格，十分适合组装白色电脑主题。不过，主机板仍保留黑色连接插座，并非完全极致白化设计。

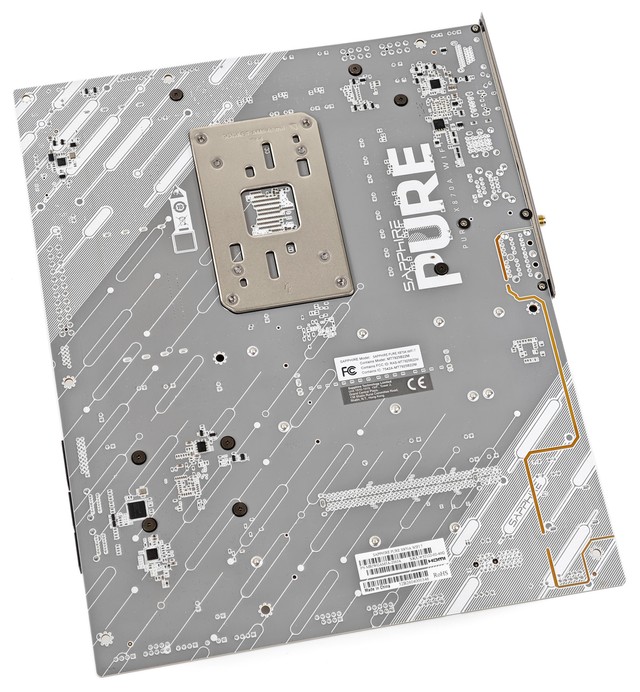

主机板背面採用灰色涂层设计，印有 SAPPHIRE PURE 字样和多个长图形电路走线的几何图案。

支援 Ryzen 9000 / 8000 / 7000处理器、Socket AM5 插座

AMD Socket AM5 主机板由以往的 Socket AM4 PGA 1331 插座改为全新 Socket AM5 LGA 1718 插座，支援最新 Zen 4 / Zen 5 架构的 Ryzen 7000 / 8000 / 9000 桌上型处理器，脚针接点由 CPU 改为主机板插槽提供，CPU Socket 安装和拆卸方式与 Intel LGA 1700 Socket 十分相似，透过一支压桿固定，确保压力平均分佈于在处理器表面上，更可避免拆卸 CPU 散热器时发生处理器松脱的情况。

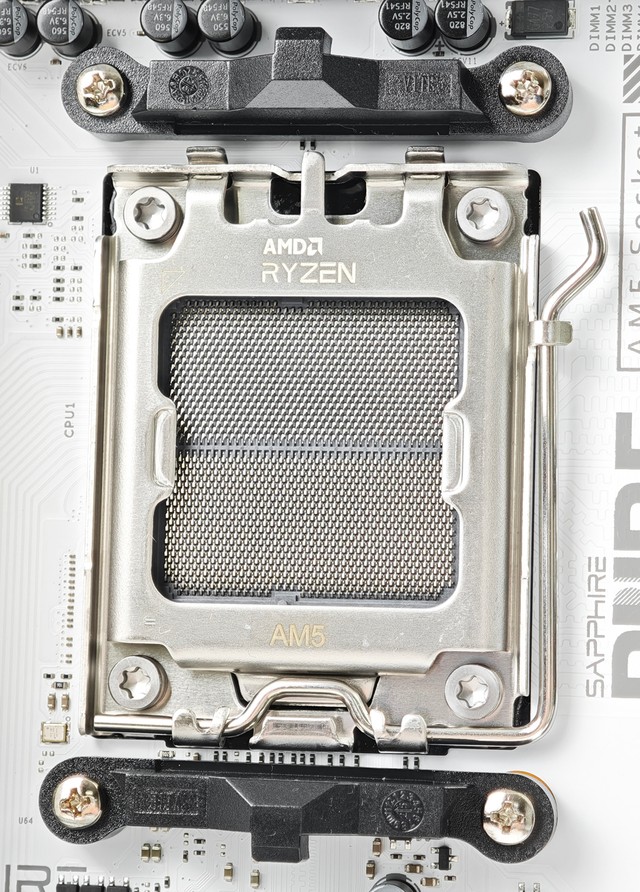

▲ Socket AM5 插座

Socket AM5 插座的封装尺寸与 Socket AM4 同样为 40.0mm x 40.0mm，并保留双卡扣支架的设计，固住于主机板底部的金属背板，安装孔位和孔距几乎一致，因此部分 AM4 散热器可相容于 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架构的 Ryzen 9000 处理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，对比上代 Ryzen 7000 系列处理器，官方宣称相较上代 IPC 性能提升约 16%、每瓦效能平均提高了 22%，特别针对 AVX-512 资料路径作出强化，相较上代浮点指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 于 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型处理器，採用 Zen4 架构 / Zen4 + Zen 4c 架构，搭载最新 RDNA 3 架构的 Radeon 700M iGPU，内建加入全新 AI NPU 运算单元，为首款桌上型 PC 处理器的 NPU，并支援搭载 AMD Ryzen AI 技术，提供卓越的 AI 处理运算能力。

AMD Ryzen 7000 Processor Family (Zen 4 architecture)

Zen 4 架构的 Ryzen 7000 处理器採用全新的 5nm Zen 4 Core 和 6nm I/O Die，核心数目不变情况下突破核心频率至 5.0GHz 以上，对比上代 Zen 3 架构 IPC 性能提升达 13%，并新增支援 AVX-512 指令集、DDR5 记忆体、PCIe 5.0，以及 RDNA 2 核心的 iGPU 内置显示。

全新 AMD X870 系统晶片

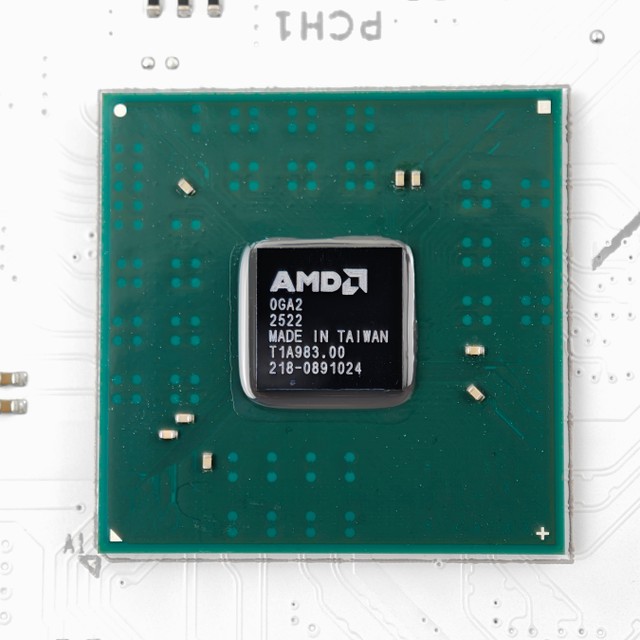

▲ AMD X870 系统晶片

▲ PCH 散热器

全新 AMD X870 晶片组为 AMD Socket AM5 主机板中的高阶定位规格，AMD 规定 X870 主机板需要原生支援 USB4 接口，并支援 CPU 和记忆体超频解锁。为提供更佳的主机板连接性和扩充性，今代 X870 主机板採用 1 组 IOD 晶片，型号为 Promontory 21。

週边规格方面，全新 X870 晶片组对标上代 B650E 晶片组，最多可提供 36x PCIe Lanes，其中 24x 为 PCIe 5.0 规格。另外，更可提供最多 1 组 USB 20Gbps 介面、最多 6 组 USB 10Gbps 介面及最多 1 组 USB 5Gbps 介面，晶片组规格为中规中距，可满足入门至中阶用家的需求。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-8400+ OC

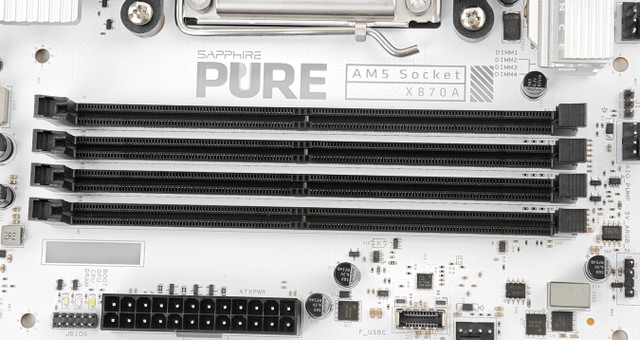

▲ 支援 4 组 DDR5 DIMM 扩充槽

记忆体方面，SAPPHIRE PURE X870A WiFi 7 主机板设有 4 组 DDR5 DIMM 扩充槽，每组 DIMM 扩充槽最大支援 64GB 容量，最大容量为 256GB，支援 Dual Channel 双通道模式，採用 2 Slot Per Channel 插槽设计、SMT 表面黏着技术插槽。

记忆体速度方面，主机板官方规格表示支援最高 DDR5-8400+ OC 速度，支援 AMD EXPO 记忆体超频设定档。

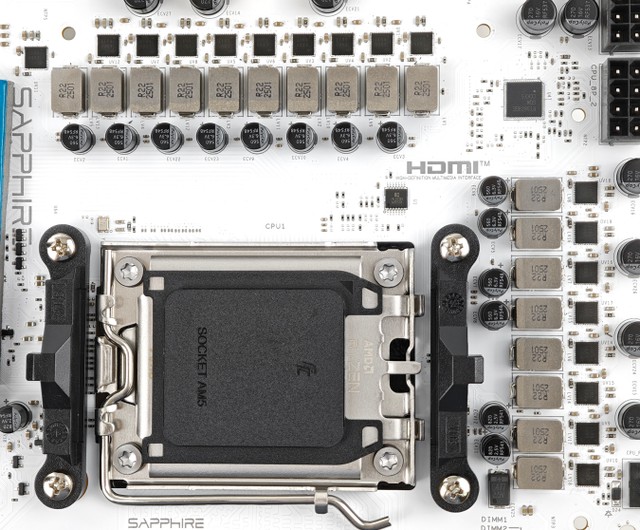

16 + 2 + 1 组 55A DrMOS 供电模组

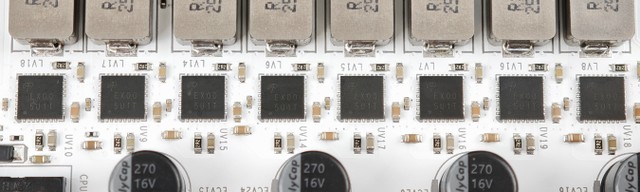

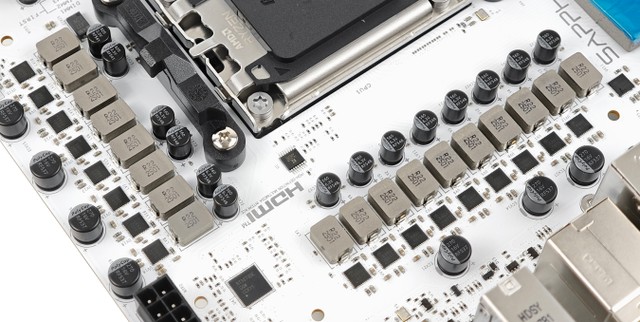

▲ 16 + 2 + 1 组 55A DrMOS 供电模组

VRM 供电模组方面，SAPPHIRE PURE X870A WiFi 7 主机板採用 19 相数位供电模组，其中 16 相为 CPU vCore 供电、2 相为 SOC 供电、1 相为 MISC 供电，每相供电平均摊分电流负载，加强系统稳定性以应付繁重的运算需求。

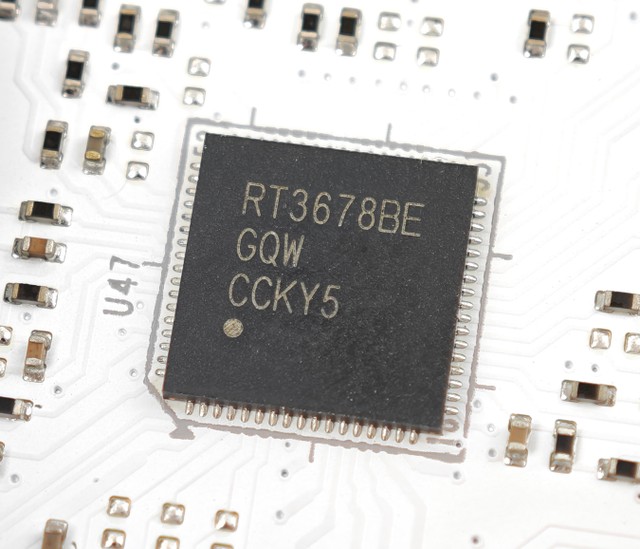

▲ RT3678BE PWM 控制器

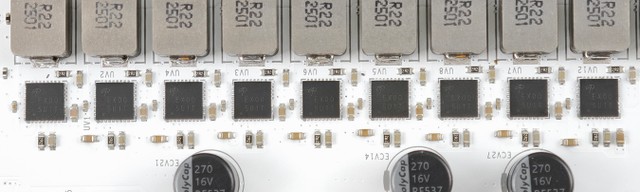

▲ EX00 55A DrMOS 晶片

SAPPHIRE PURE X870A WiFi 7  主机板採用 Richtek RT3678BE PWM 控制器，支援双通道输出配置，并以 16 (8x2) + 2 相并联模式运作，驱动 16 相 CPU vCore 供电和 2 相 SOC 供电，配搭 18 组 Alpha & Omega Semiconductor EX00 55A DrMOS 晶片，vCore 部分总输出可达 880A 电流负载，多相数供电和超量的总电流负载上限可承受高阶 CPU 长时间高负载运作，并保持低温度稳定状态。

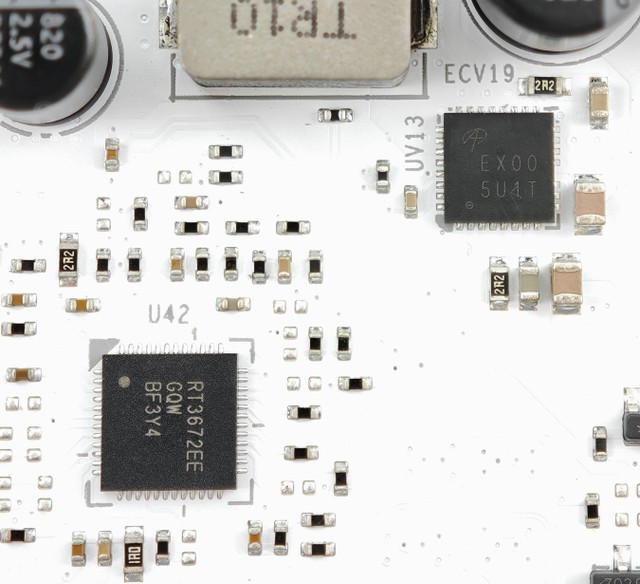

▲ RT3672EE PWM 控制器、

EX00 55A DrMOS 晶片

全新的 MISC 供电部分，集成 vCore 和 SOC 以外的供电部分，透过 Richtek RT3672EE PWM 控制器，驱动 1 相 Alpha & Omega Semiconductor EX00 55A DrMOS 晶片。

VRM 供电模组採用金属合金功率电感，搭配 5K 黑色固态电容，在高度负载或是大幅超频下改善 Vcore 电压供应稳定，带来更稳定的供电输出。

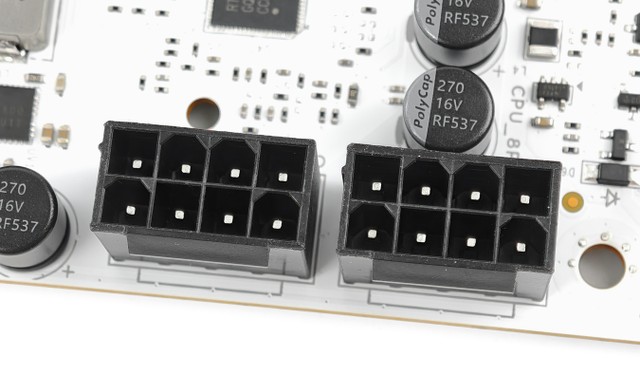

SAPPHIRE PURE X870A WiFi 7 主机板採用 2 组 ATX 8-pin CPU 供电插槽，可满足高阶 Ryzen 9000 系列 CPU 供电需求，同时能够平衡供电电流，带来更稳定的 CPU 供电表现。

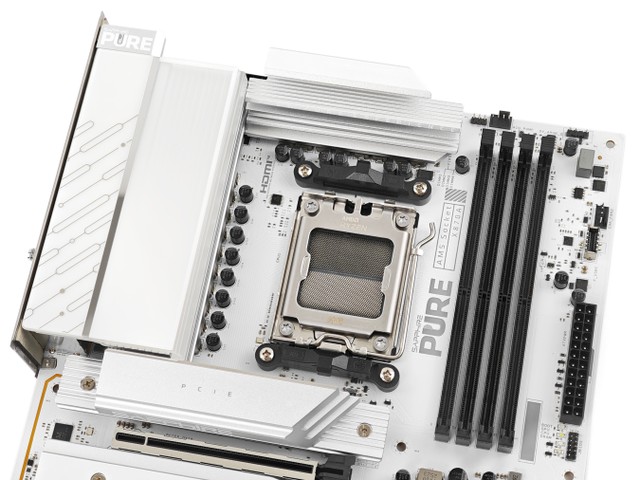

VRM 大型铝挤散热器

SAPPHIRE PURE X870A WiFi 7 主机板採用 VRM 大型铝挤散热器，由 2 组大型铝挤散热器组成，具备铝挤造型散热鳍片，其中一组的散热器的尺寸更延伸至整个 I/O Cover 上，以增加更多散热面积来提升散热效果，可让 MOSFET 晶片保特于较低的工作温度，为系统提供稳定的供电输出。

2 组 PCIe x16 插槽

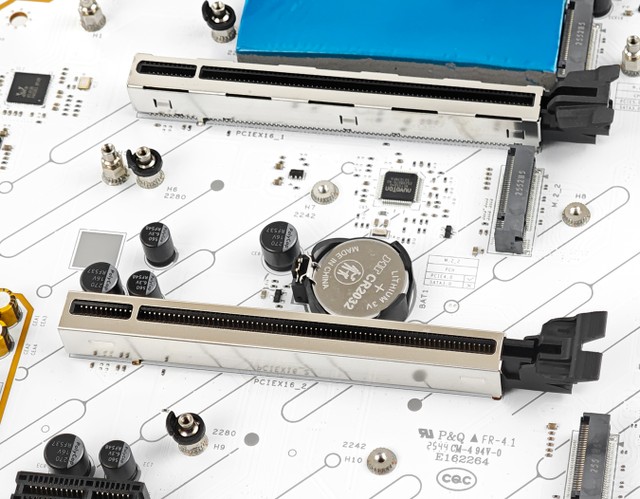

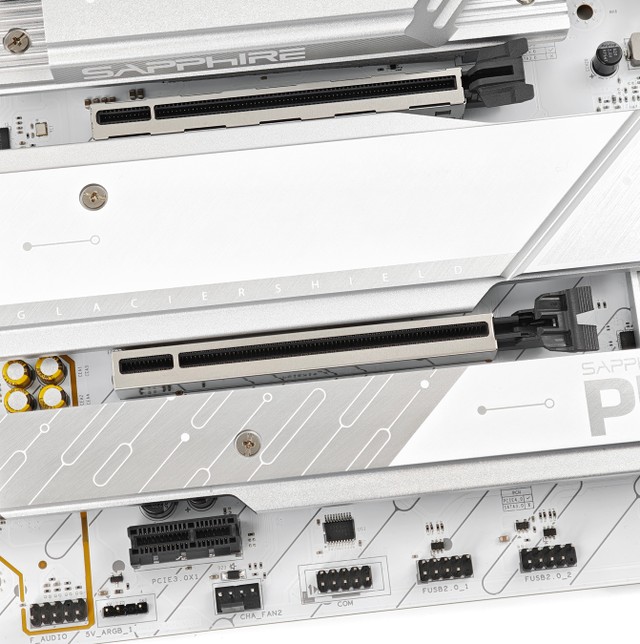

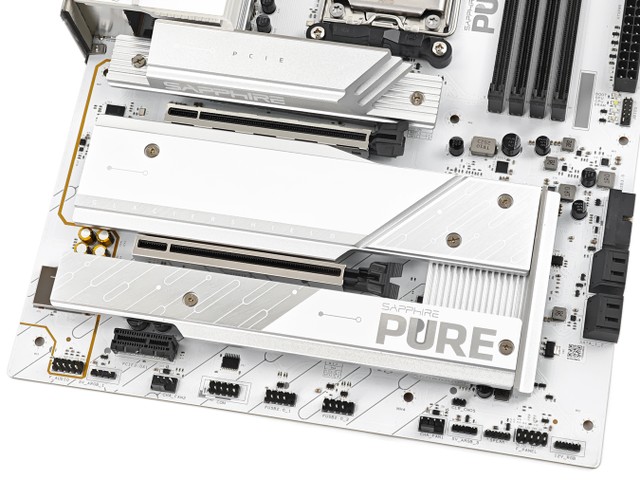

▲ 提供 2 组 PCIe x16 插槽

SAPPHIRE PURE X870A WiFi 7 主机板提供了 2 组 PCIe x16 插槽，由上至下是 PCIEx16_1、PCIEx16_2，分别支援最大 PCIe 5.0 x16、PCIe 4.0 x4 传输介面，PCIEx16_1 插槽由 CPU LANES 提供，PCIEx16_2 插槽由 X870 晶片组提供。另外提供 1 组 PCIe x1 插槽 (PCIEx1)，支援最大 PCIe 3.0 x1 传输介面，由 X870 晶片组提供。

PCIEx16_2 插槽与 M.2_3 插槽共用频宽，当 M2_3 插槽佔用时，PCIEx16_2 插槽将停用。

PCIe 插槽配置

PCIEx16_1 和 PCIEx16_2 插槽採用 PCIE 金属外壳加固 PCIe 插槽设计，可增强插槽的承托力，亦採用 SMT 表面黏着技术的插槽设计，相比传统 DIP PCIe 插槽，可提供更稳定的讯号传输，并减少讯号衰减的机会。

3 组 M.2 SSD 介面

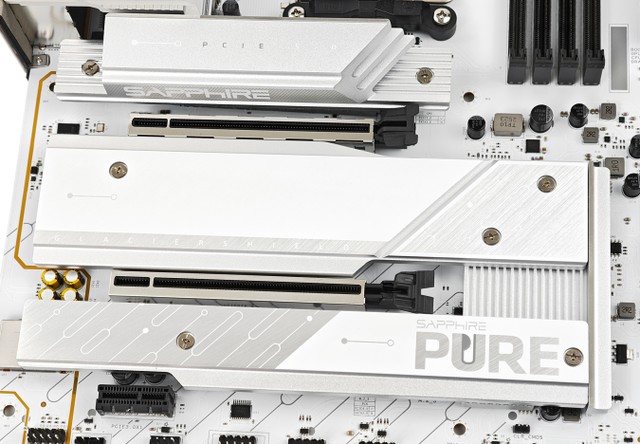

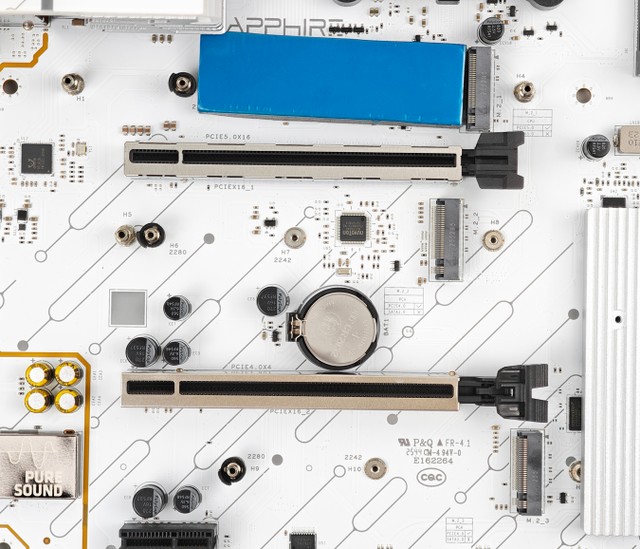

▲ 3 组 M.2 SSD 介面配置

SAPPHIRE PURE X870A WiFi 7 主机板提供 3 组 M.2 SSD 介面配置。

主机板 PCIEx16_1 插槽上方设有 1 组 M.2 SSD 插槽，PCIEx16_1 插槽下方设有 1 组 M.2 SSD 插槽，PCIEx16_2 插槽下方设有 1 组 M.2 SSD 插槽，由上至下分别是 M2_1 、M2_2、M2_3。

M2_1 插槽支援最高 PCIe 5.0 x4，由 CPU Lanes 提供。

M2_2 插槽支援最高 PCIe 4.0 x4，由 X870 晶片组提供。

M2_3 插槽支援最高 PCIe 4.0 x4，由 X870 晶片组提供。当 M2_3 插槽佔用时，PCIEx16_2 插槽将停用。

M.2 SSD 插槽配置

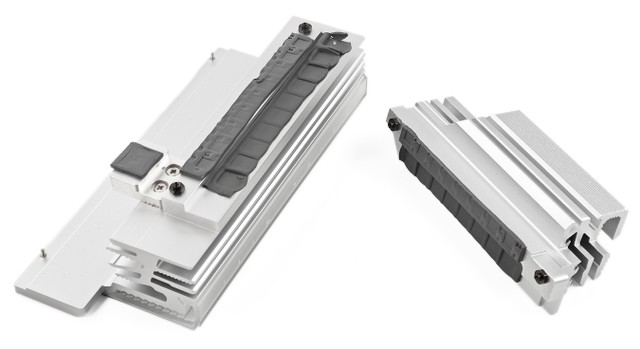

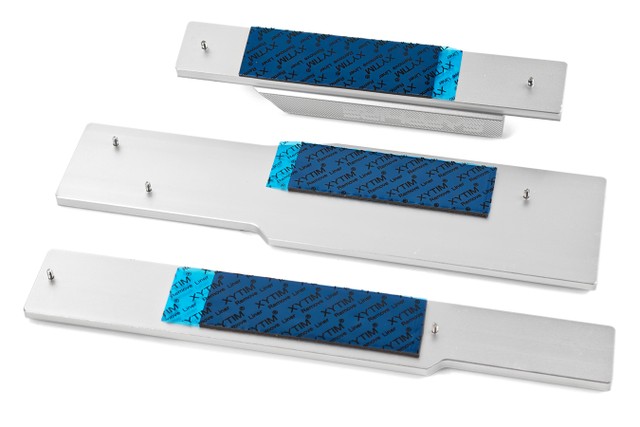

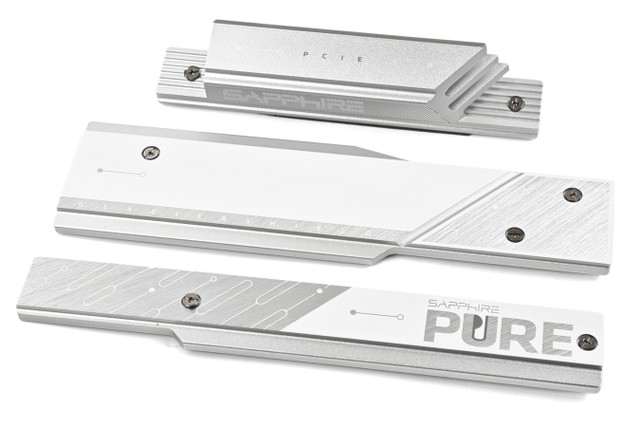

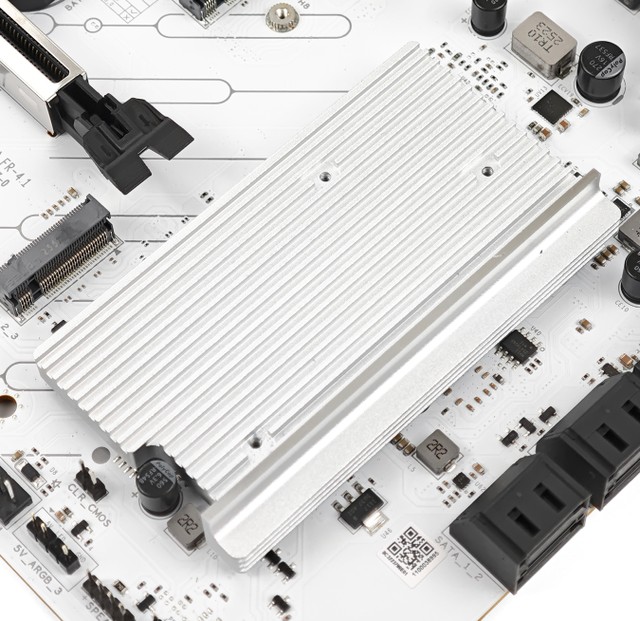

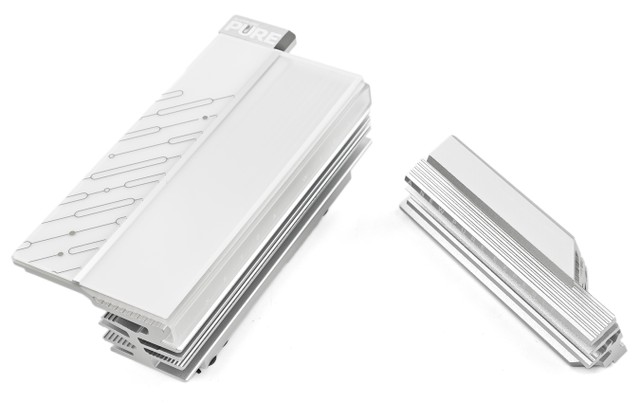

M2_1 插槽配备 1 组厚身铝挤散热器，具备高等厚度散热器尺寸设计，搭配双面导热贴设计，M2_2 和 M2_3 插槽皆配备 2 组大面积散热器，具备中等厚度散热器尺寸设计，以满足高速 M.2 SSD 日常应用的散热需求。

官方测试显示，搭载 Crucial T7000 PCIe Gen5 2TB SSD，在开放式平台下进行读写测试，SSD 最高温度仅达 49ºC。

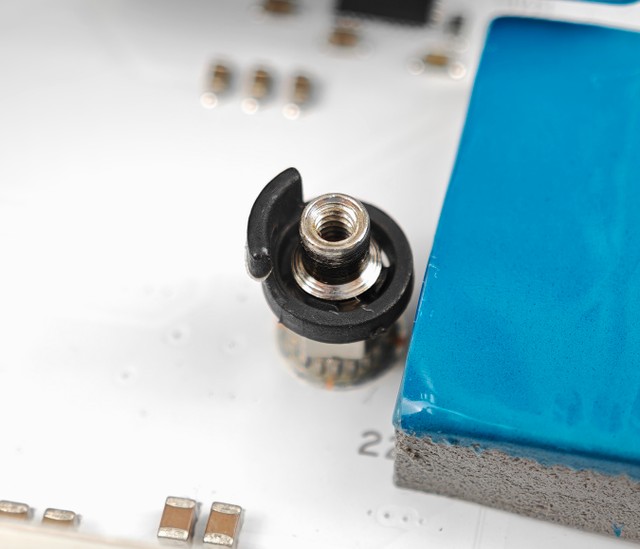

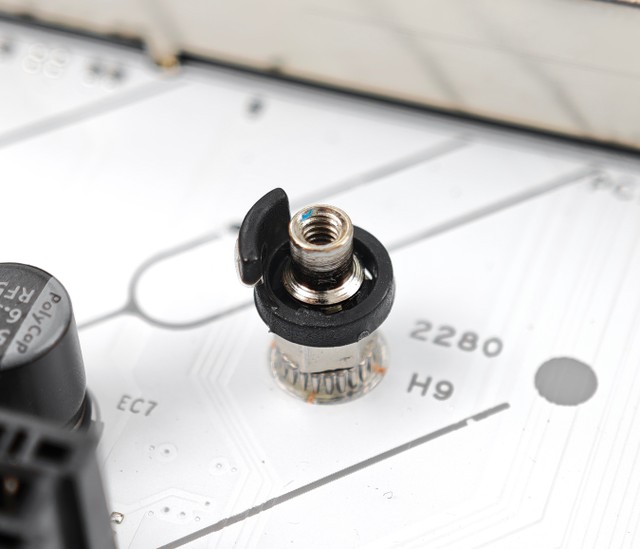

▲ M.2 快扣设计

所有 M.2 插槽上加入 M.2 快装快拆扣设计，为旋转锁扣设计，无需要使用螺丝便可快速拆卸和安装 M.2 SSD，提供出色的 DIY 友善设计。

4 组 SATA 3 介面

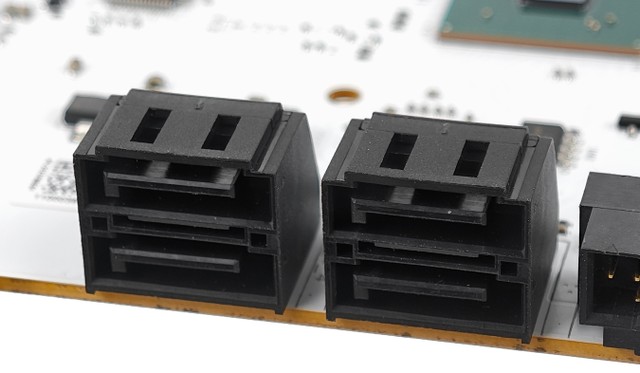

▲ 支援 4 组 SATA 接口

主机板亦提供 4 组 SATA 6Gbps 接口，由 X870 晶片组提供。

1 组USB4 40Gbps 接口 + 10 组 USB 接口、HDMI / DP 接口、5G LAN 接口

SAPPHIRE PURE X870A WiFi 7 主机板採用 Pre-Install I/O Shield 设计，预先安装档板可节省用家自行安装的步骤，带来便利的主机板安装体验。

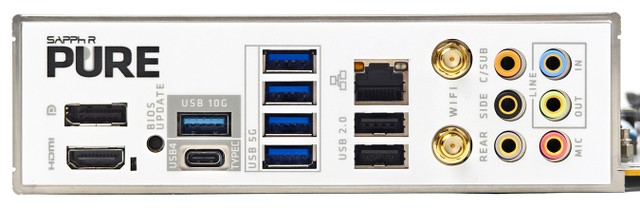

主机板后置 I/O 面板提供 1 组 HDMI 1.4 和 1 组 DisplayPort 1.2 影像输出接口，提供 1 组 USB4 40Gbps Type-C 接口、1 组 USB 3.2 Gen2 10Gbps Type-A 接口、4 组 USB 3.2 Gen1 5Gbps Type-A 接口、2 组 USB 2.0 Type-A 接口，总共 8 组后置 USB 接口，以及 1 组 5G LAN RJ45 网络接口。

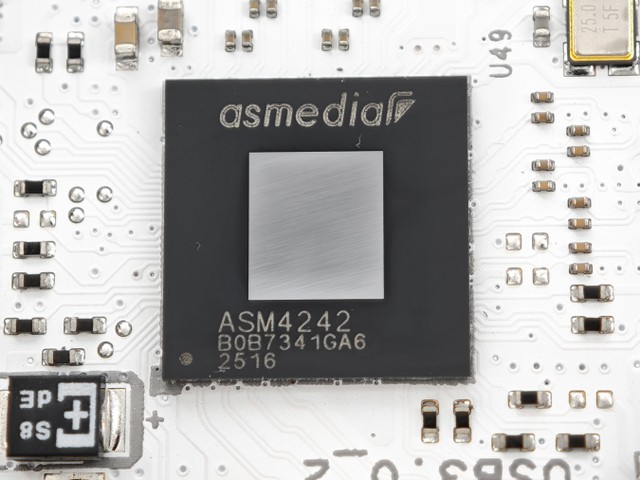

1 组 USB4 40Gbps Type-C 接口由 CPU LANES 线路提供，经由 ASMedia ASM4242 控制器进行控制，并与 M2_2 插槽共用线路频宽，支援最大 USB4 40Gbps 传输、DisplayPort 显示输出，可相容 USB 3.2 / USB 2.0 传输，支援 15W PD 充电功能。

前置 USB-C 10Gbps 接口

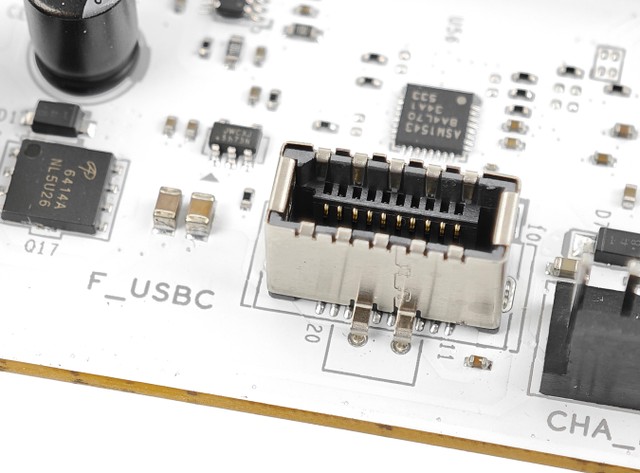

▲ 前置 USB Type-C 10Gbps 接口

主机板提供 1 组 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。

Realtek 5G LAN 网络模组

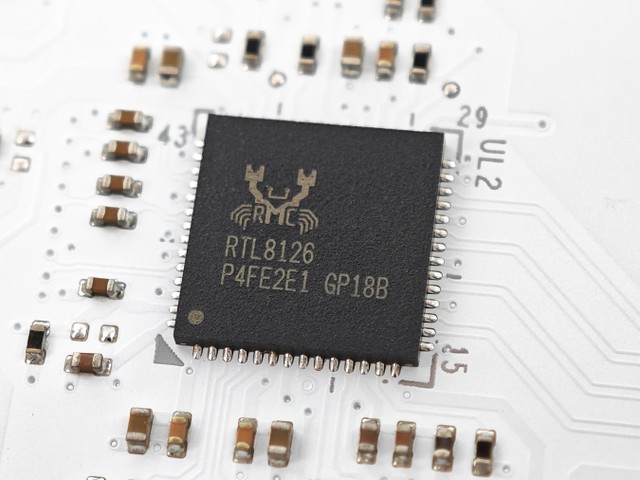

▲ RTL8126 5G 晶片

有线网络方面，SAPPHIRE PURE X870A WiFi 7 主机板採用 5G LAN 网络模组，採用 1 个 Realtek RTL8126 5G LAN 网络晶片，支援 5Gbps / 2.5Gbps / 1Gbps 网络连接速度。

MediaTek Wi-Fi 7 无线网络模组

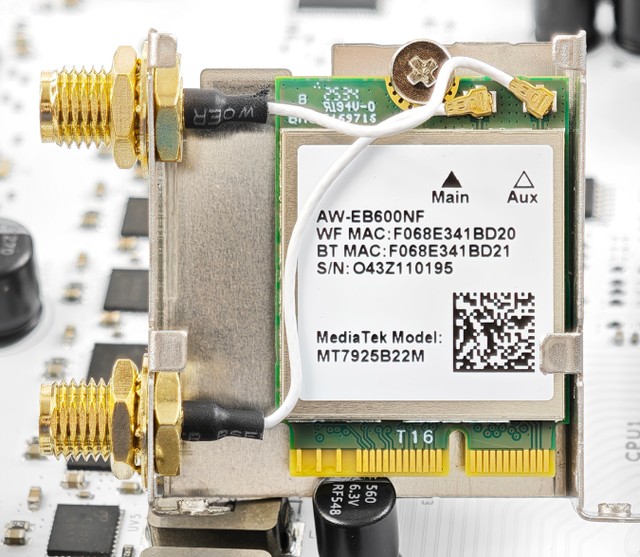

▲ MT7925 Wi-Fi Card

无线网络方面，SAPPHIRE PURE X870A WiFi 7 主机板採用 MediaTek MT7925 (MT7925B22M) Wi-FI 7 无线网络模组，支援 802.11be 双频 2x2 160MHz Wi-Fi 技术、4K QAM，并向下支援 IEEE 802.11 a/b/g/n/ac/ax 无线网络协定，支援 2.4GHz / 5GHz / 6GHz 频段，近距离传输速度更高、更低延迟，同时具备 Bluetooth 5.4 支援新一代智能手机、穿戴装置以及智能家居产品等连结。

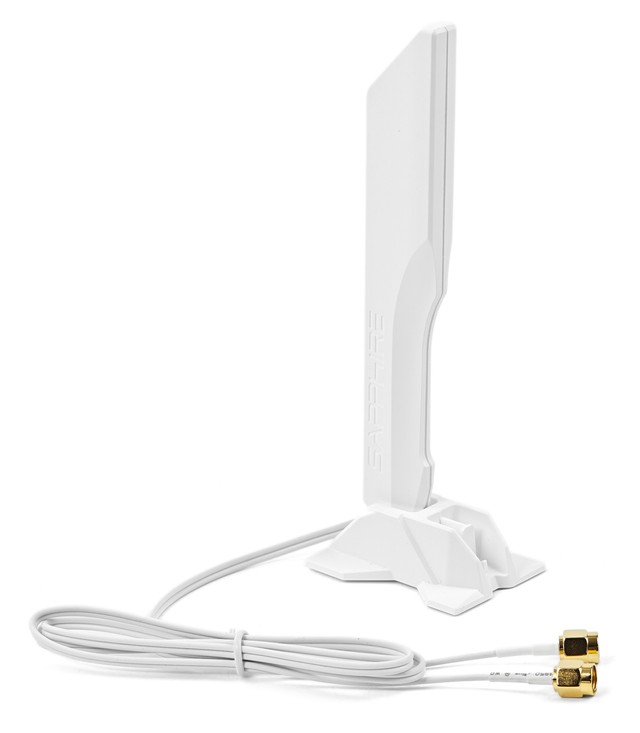

PURE X870A WiFi 7 附有 1 个 Wi-Fi 延长天线，可加强 Wi-Fi 讯号接收，带来更稳定的无线网络体验。

Realtek ALC897 音效晶片

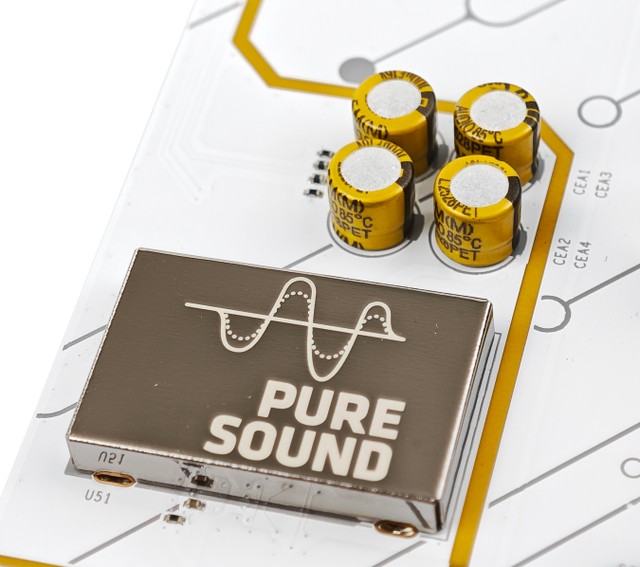

音效方面，SAPPHIRE PURE X870A WiFi 7 主机板採用 Realtek ALC897 Audio Codec 音效晶片，搭配高品质音效处理电容和金属屏蔽罩，提供达 95dB SNR 讯噪比的立体声播放品质，支援最高 7.1 声道环绕音效、S/PDIF 光纤输出、最高音效格式为 192KHz / 24-bit，带来逼真自然的音效体验。

RGB 灯效支援

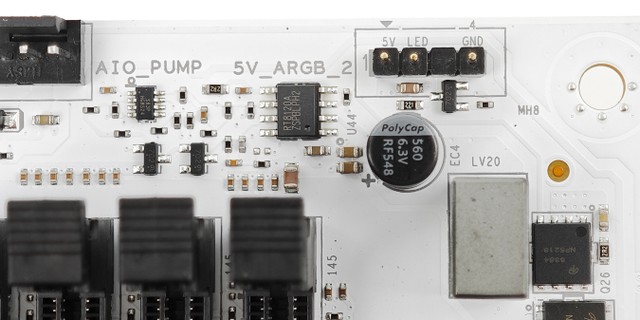

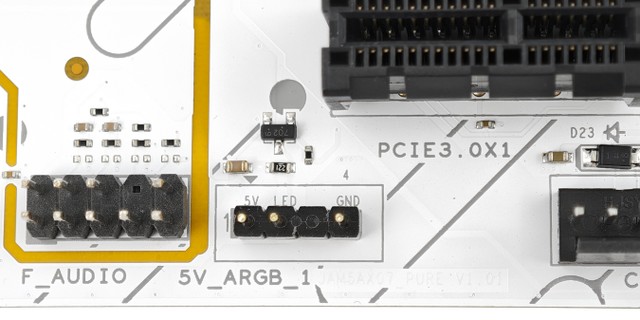

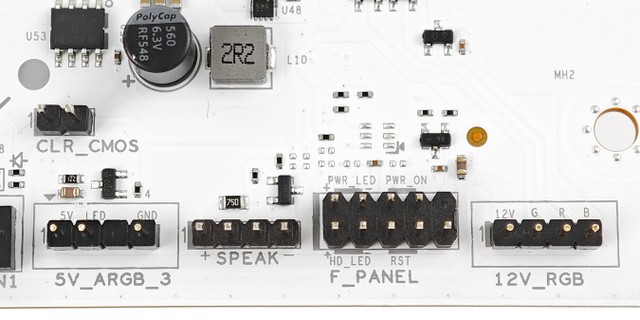

RGB 灯效连接及控制方面，SAPPHIRE PURE X870A WiFi 7 主机板提供 1 组 12V 4-pin RGB 接口，3 组 5V 3-pin ARGB 接口，可透过自家 SAPPHIRE TRIXX-M 软件控制灯效，让用家为系统佈置更丰富的 RGB 灯效。

一键 BIOS Flashback 按钮

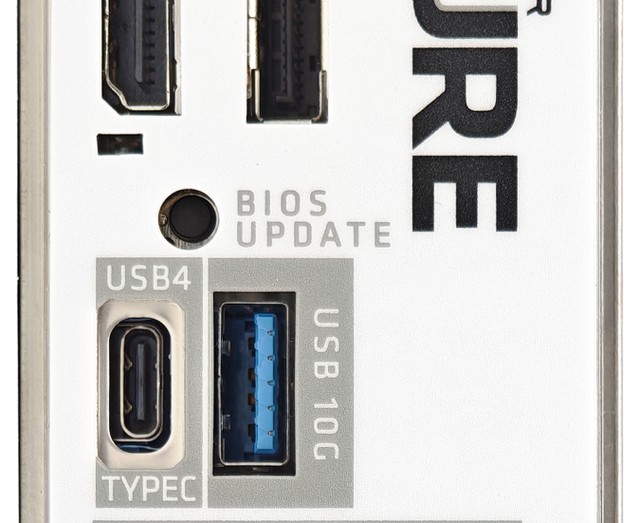

SAPPHIRE PURE X870A WiFi 7 后置 I/O 面板设有 One-Click BIOS flashback 按钮主机板辅助功能。在无需安装 CPU 下，按下 BIOS Flashback (BIOS UPDATE) 按钮便能进行更新主机板 BIOS 版本，十分实用。

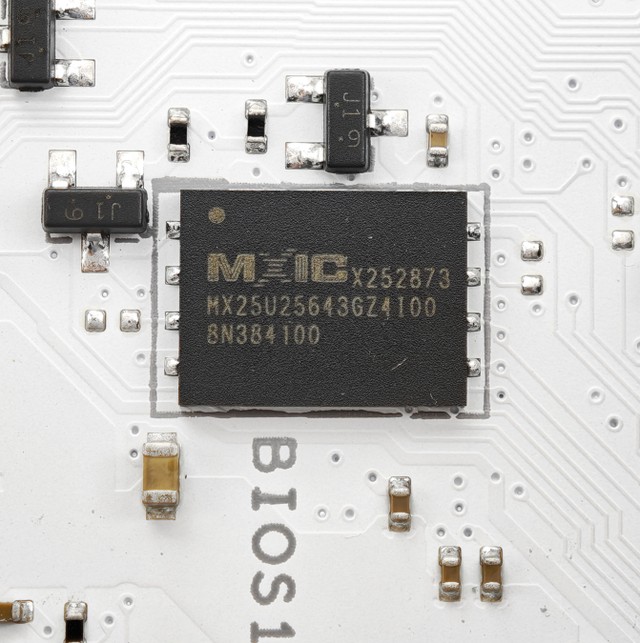

SAPPHIRE PURE X870A WiFi 7 主机板採用 Macronix MX25U25643G BIOS ROM 晶片，提供 32MB 容量 BIOS。

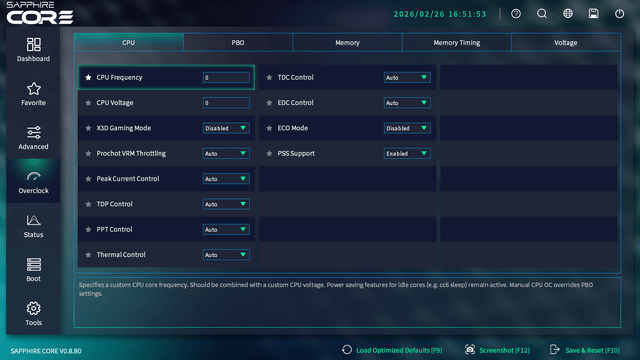

SAPPHIRE CORE BIOS

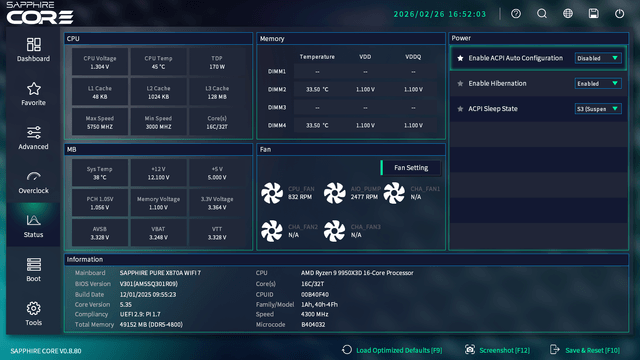

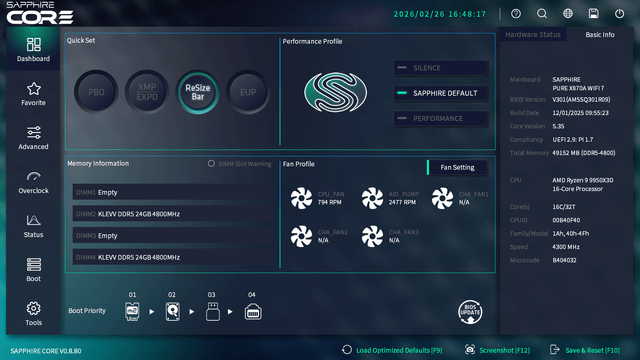

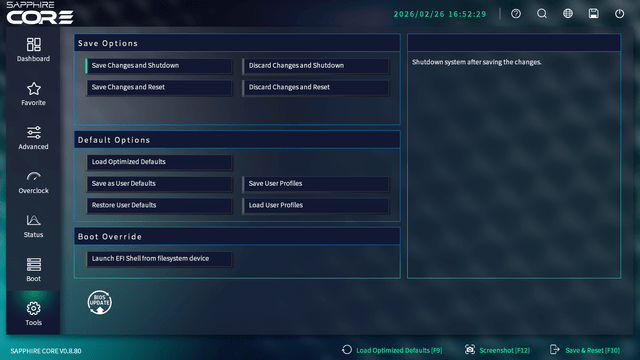

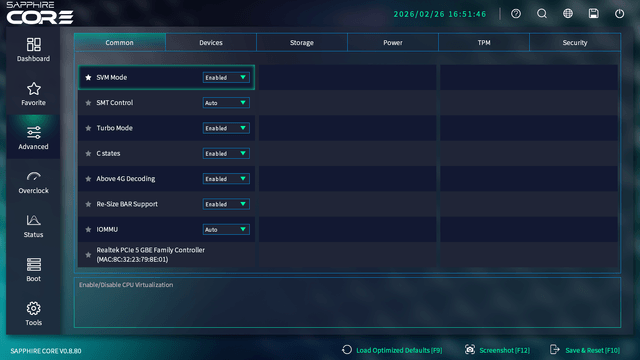

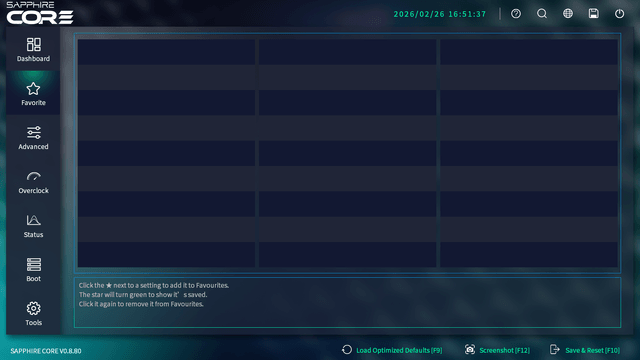

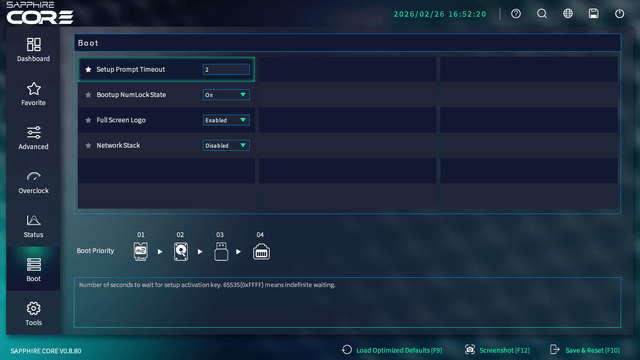

SAPPHIRE PURE X870A WiFi 7 主机板搭自家 SAPPHIRE CORE BIOS 介面，採用蓝绿渐变底色主题，左边为选单项，设有 Dashboard、Favorite、Advanced、Overclock、Status、Boot、Tools 等页面。

SAPPHIRE PURE X870A WiFi 7 主机板

售价︰HK$2,199

查询︰QC Supplies (3853-5353)

平平评语：

全新的 SAPPHIRE PURE X870A WiFi 7 主机板，定位为中高阶 X870 ATX 主机板，採用 16 + 2 + 1 相 55A DrMOS 供电设计，支援 3 组 M.2 SSD 插槽、Realtek 5G LAN、MediaTek Wi‑Fi 7 无线网络模组、1x USB4 + 7x 后置 USB 接口。主机板在中价位下，提供不俗的 VRM 供电用料和散热器用料，提供不俗充足的连接扩充能力，可满足主流级玩家的电脑需求，美中不足是主机板的 EZ DIY 元素并没有太多。此外，主机板採用简洁的白银色外观设计，适合组装白色电脑主题。
